Rexroth重载滚柱线轨|力士乐重载滚柱导轨导向系统

重载滚柱滑块 FXS – 法兰型 极长 标准高 钢制 R1854 ...1.

动态特性
速度：v max = 3 m/s
加速度：a max  = 150 m/s 2
推荐的预紧和精度等级组合
▶ 预紧 C2 时：H 和 P（优选）
▶ 预紧 C3 时：P 和 SP

规格65

净重20.3KG

额定载荷366800/792800N

扭矩 13030/28170Nm

纵向转矩15760/34060Nm

额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 m 行程为基准确定的。实际中经常是以 50 000m 行程为基准。比较：根据表格数值 C、M t 和
M L 乘以 1.23。
物料号

R1854 623 10   R185462210   R185462110

R1854 63210    R185463110

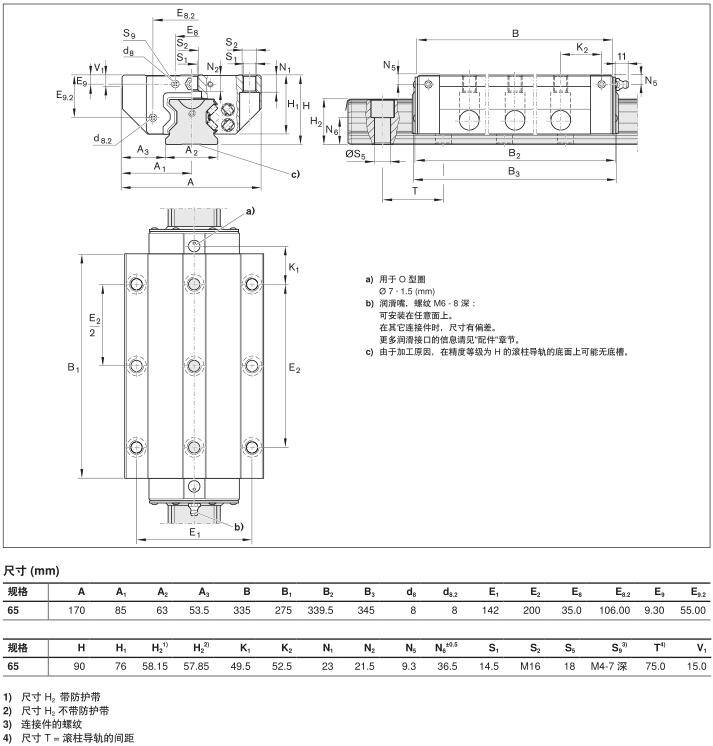

产品尺寸数据

Rexroth重载线轨优异的特性
▶ 重载滚柱滑块用于具有极高承载能力的重型机械制造
▶ 在所有载荷方向上都有极高的刚度
▶ 利用滚柱滑块中部的三个孔附加螺栓固定，可提高在上提载荷和侧向载荷时的刚度
▶ 高转矩负载承受力
▶ 由于所有滚柱滑块类型统一的、不同设计型式的滚柱导轨，可实现无限制的互换安装和任意组合
▶ 可从上面和下面用螺栓将安装件安装在滚柱滑块上
