REXROTH滚柱滑块R1822 力士乐滚柱线轨
动态特性
速度：v max = 4 m/s
加速度：a max = 150 m/s 2
推荐的预紧和精度等级组合
▶ 预紧 C2 时：H 和 P （优选）
▶ 预紧 C3 时：P 和 SP
产品特征
配件可直接连接到滚珠滑块端部
各侧都配有润滑口，最大程度地方便维护
创新型通道设计，最低润滑量
由于滚珠循环和导向都进行了优化，所以运行顺畅
滚珠滑块的配件可从上面和下面安装
进一步优化的入口区几何结构，以及每个轨道内大量的滚子，最大程度地减少了弹性挠度的变化，并能达到最大的行程精度
滚珠滑块从其心轴上轻轻滑下，直接滑到轨道上
根据标准，内装了全面密封
规格 25 和 65
预紧载荷等级 C1 至 C5
带垫圈 DS、SS 或 AS 的型号
扭矩容量高
所有四个主负载方向上的高额定载荷相同
通过滚珠滑块中心额外的两个安装螺丝孔，最大程度地提升了各个方向上负载时的刚度
可互换性不受限
所有款式的导轨都可与各种款式的滚珠滑块随意组合
RSHP 滚珠滑块适合所有典型的应用，以及特殊的安装、环境和运行条件，因此无需其它的特殊设计。

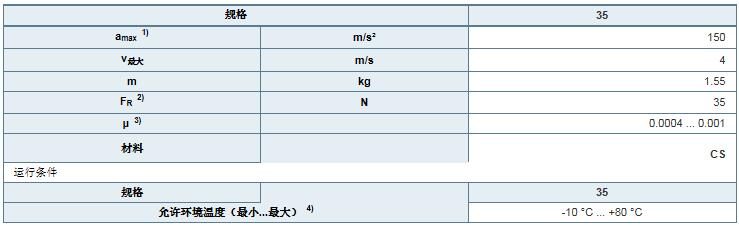

通用技术数据
基于预紧载荷和精度等级的推荐组合
对于预紧载荷 C2 的建议：精度等级 H 和 P
对于预紧载荷 C3 的建议：精度等级 P、SP、GP 和 UP
硬质镀铬滚柱滑块与硬质镀铬滚柱导轨的组合
当硬质镀铬滚柱滑块与预紧载荷 C2 或 C3 以及硬质镀铬滚柱导轨组合时，预紧载荷将增加大约半个预紧载荷等级。

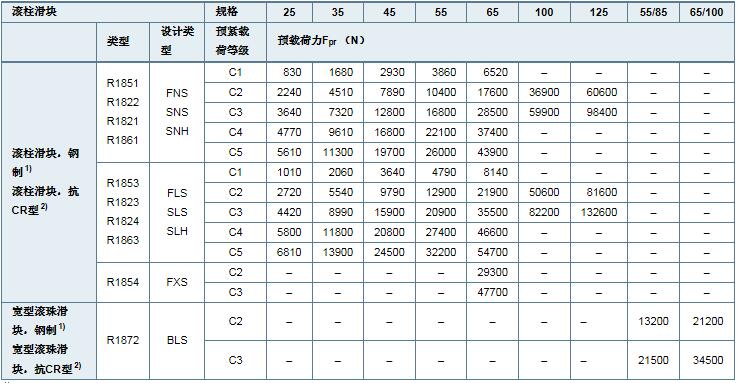

预载荷力Fpr （N）
|
