斜齿啮合齿条

• 感应淬火 (HRC 54±2)
• 轮齿、配合面和端面磨制
• 轮齿精度 6h25

产品说明

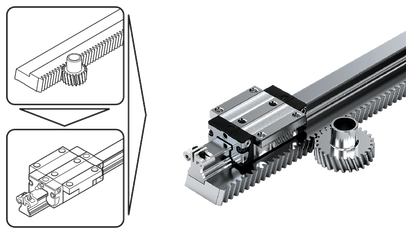

斜齿啮合齿条，适用于所有从上面用螺栓安装的 SNS 滚珠导轨，规格 25、30 和 35。

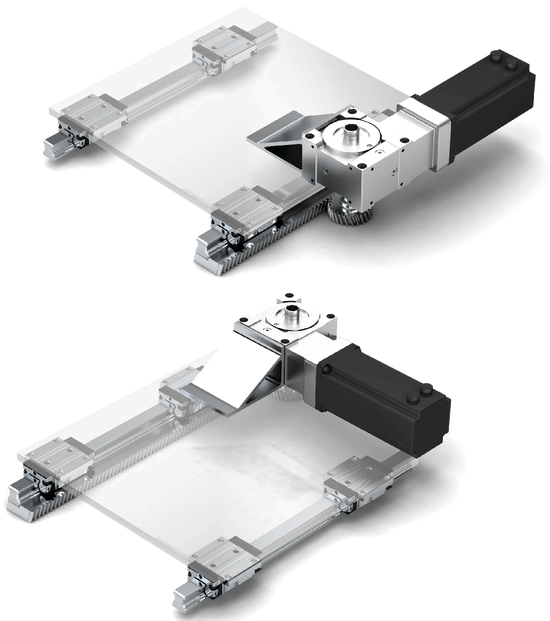

带小齿轮驱动的齿条与滚珠导轨导向系统的完美组合（参见应用领域）。

只有同一规格的齿条和滚珠导轨导向系统才可以进行组合。

长齿条的好处

安装齿条时，要取得的精度（总齿距误差(GTf)）具有重大意义。

对于长度为 1200 mm 的齿条，根据长 300 / 320 的齿条，总齿距误差(GTf) 减小。

因此，整个轴的齿距误差较低。

使用长齿条，影响被降到最小，精度得到提高。此外，安装时间也大幅缩短。

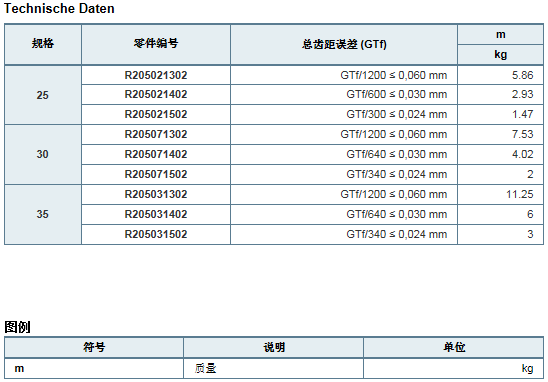

技术数据
