MScompact 集成测量系统用于组合引导和绝对测量，提高机器效率和经济性

• 节省时间：绝对位置测量加速机器启动
• 紧凑、节省空间的设计，适用于广泛的应用
• 组合接口：根据需要进行数字和模拟测量

博世力士乐通过特别节省空间、经济和多功能的产品扩展了其用于集成测量和引导的系统范围：具有绝对位置测量、磁性测量原理和集成电子设备的 IMScompact 非常紧凑、灵活和坚固。三种不同的尺寸和用于数字和模拟数据传输的新组合接口使 IMS 系列的最新成员成为经济高效的测量系统的理想选择。作为进一步发展的结果，IMScompact 也将很快实现安全功能。

这IMS紧凑型通过绝对位置测量，博世力士乐扩展了其现有的滚珠导轨系统 IMS 产品系列，增加了第二款具有成本效益的磁测量原理的产品。两种解决方案均以每米 ± 20 µm 的绝对精度和 ± 1 µm 的重复精度在高达 5 m/s 的速度下以非接触方式测量滑块的位置。测量长度可达 17.8 m，带有多个轨道部分。

在众多应用中提高生产力

绝对位置测量相对于增量位置测量的优势在于开始时间。IMScompact 打开或断电后即可使用 - 无需参考。无磨损测量系统可用于各种搬运应用和一般自动化解决方案。由于集成在滑块中的测量电子元件提供了高水平的 EMC 保护，IMScompact 也适用于直线电机。为了保护秤不受污染和损坏，可以使用不影响磁性测量原理的特殊保护条。

所需空间更少，效率更高

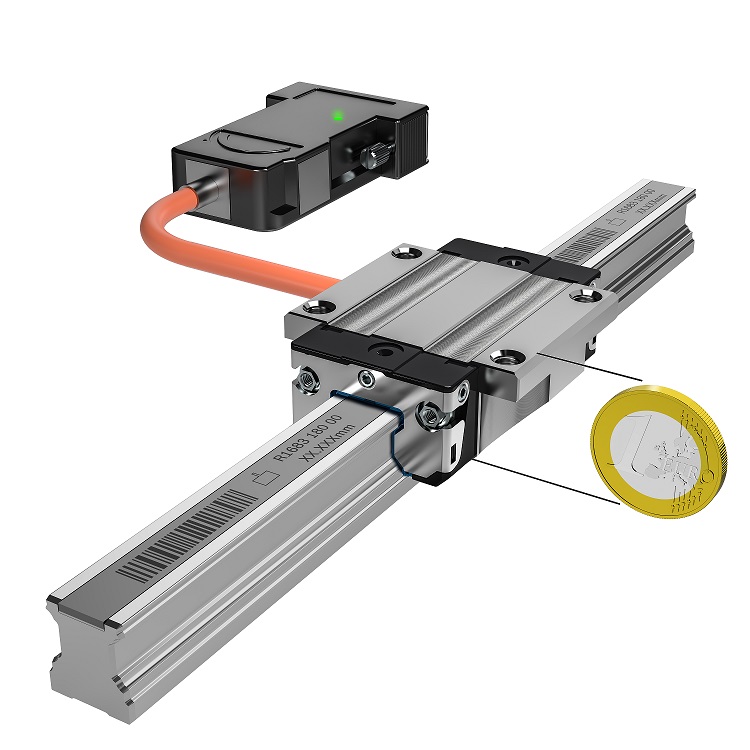

由于集成了编码器，IMScompact 可轻松放入狭小空间。因此，可以在具有小质量和小型直线导轨的应用中经济高效地实现绝对位置测量，例如在金属、塑料、纺织品或玻璃的数字切割设备中。在尺寸 15 中，滑块和导轨的总高度大约是 1 欧元硬币的直径。

集成测量系统还可以节省装配时间。传感器系统在供货时已经经过调整，标准组件使工程和调试更容易。

用于模拟和数字测量的组合接口

借助新的组合接口，位置值可以通过 SSI 以数字形式或以 1Vpp 的模拟形式传输。根据应用，也可以组合这两种信号，例如用于伺服驱动器的高动态轴运动中的位置控制。数字数据传输适用于通过 PLC 显示器进行定位或通过 SSI 显示器进行可视化。

计划中的驱动集成安全功能

IMScompact 正在进一步开发中，未来还将支持安全的机器状态。正在为安全运动驱动集成安全功能准备合适的传感器。在不关闭机器的情况下进行人身保护可以节省用户的时间和金钱，尤其是在关联的自动化系统中。
